圆柱钢模板用法
.构造
圆柱模板一般由20~25mm厚，30~50mm宽的木板拼钉而成，木板钉在木带上，木带是由30~50mm厚的木板锯成圆弧形，木带的间距为700~800mm。圆柱模板一般要等分二块或
四块(图2-2-34)，分块的数量要根据柱断面的大小及材料的规格确定.
圆柱模板在浇筑混凝土时，木带要承受混凝土的侧压力。因此规定在拱高处的木带净宽应不小于50mm.
2.制作

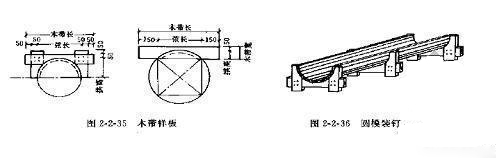

木带的制作采取放样的方法。模板分为四块时，以圆柱半径加模板厚作为半径画圆，再画圆的内接四边形，即可量出拱高和弦长。木带的长度取弦长加200~300mm，以便于木带之间钉接。宽度为拱高加50mm。根据圆弧线锯去圆弧部分，木带即成(图2-2-35).
3.安装
木带制作后，即可与木板条钉成整块模板(图2-2-36)，并应留出清渣口和混凝土浇筑口。木带上要弹出中线，以便于柱模安装时吊线校正。柱箍与支撑设置与方柱模板相同.
圆柱模板一般由20~25mm厚，30~50mm宽的木板拼钉而成，木板钉在木带上，木带是由30~50mm厚的木板锯成圆弧形，木带的间距为700~800mm。圆柱模板一般要等分二块或
四块(图2-2-34)，分块的数量要根据柱断面的大小及材料的规格确定.
圆柱模板在浇筑混凝土时，木带要承受混凝土的侧压力。因此规定在拱高处的木带净宽应不小于50mm.
2.制作
木带的制作采取放样的方法。模板分为四块时，以圆柱半径加模板厚作为半径画圆，再画圆的内接四边形，即可量出拱高和弦长。木带的长度取弦长加200~300mm，以便于木带之间钉接。宽度为拱高加50mm。根据圆弧线锯去圆弧部分，木带即成(图2-2-35).
3.安装
木带制作后，即可与木板条钉成整块模板(图2-2-36)，并应留出清渣口和混凝土浇筑口。木带上要弹出中线，以便于柱模安装时吊线校正。柱箍与支撑设置与方柱模板相同.
